Steuerung

Jetzt kommt die eigentliche Arbeit: Das Umsetzen der Joystick- und Button-Signale auf die Tastatur...
Die Schalter in den Joysticks und Buttons am Automaten schließen alle +5V gegen Masse, wenn man sie betätigt. Eine PC-Tastatur hingegen hat eine Matrix, bei der immer zwei Punkte gegeneinander geschlossen einen bestimmten Tastendruck ergeben. Um das umzusetzen, musste nun gelötet werden... Erstmal galt es, herauszufinden, welche Kontakte an der Tastaturplatine welche Taste auslösen. Dann konnte gelötet werden:

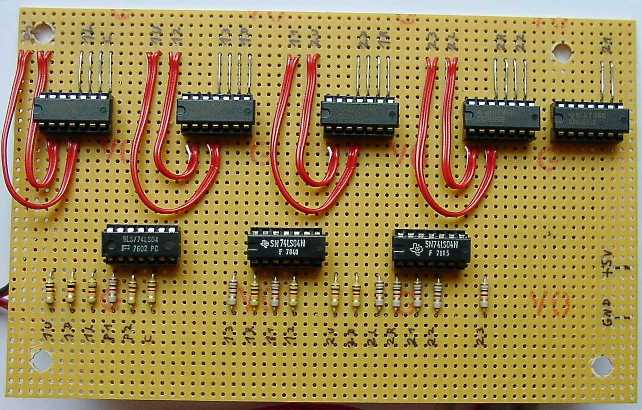

Tastaturumsetzplatine oben:

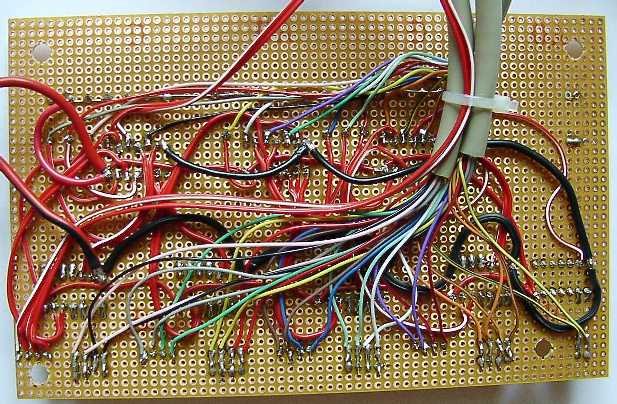

Tastaturumsetzplatine unten:

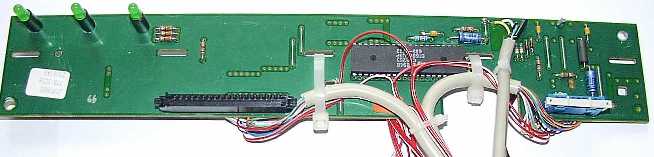

Tastaturplatine oben:

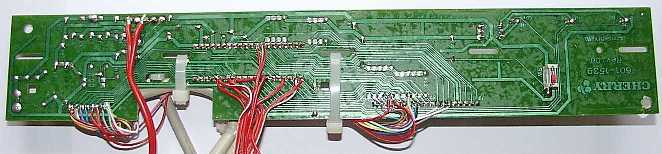

Tastaturplatine unten:

Zusätzlich habe ich noch ein paar wichtige Tasten auf Mikroschalter gelegt

• P - Pause
• Tab - Konfiguration der Spiele im MAME
• Eingabetaste
• Esc
• F2 - Service-Taste für bestimmte Spiele
• F3 - Game Reset

Diese habe ich auf eine kleine Platine gelötet, die über ein normales IDE-Kabel angesteckt werden kann. Man kann sie im Bild vom Automaten in der Mitte unter dem Bildschirm sehen.

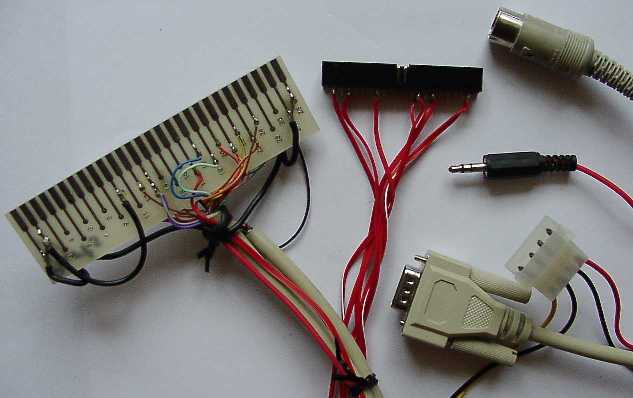

Diese Stecker hat man dann am Ende:

• 2 x 28-poliger Jamma-Stecker

• 40-poliger IDE-Stecker für die Extratasten

• Tastaturstecker

• Stecker für die Soundkarte

• Spannungsversorgung für den Audio-Verstärker

• Stecker für die Grafikkarte
